Praktické modelování v OpenSCADu a využití 3D tisku zase trochu jinak. Často se mne ptáte, co vlastně na 3D tiskárně tisknu. Většinu tvoří různé držáky, krabičky - a náhradní díly. Tohle je ukázka toho třetího případu. A zase trochu jiné techniky modelování v OpenSCADu.

Problém

Máme doma židli. Tedy, my máme doma spoustu židlí, ale teď jde o jednu zcela konkrétní, kuchyňskou. Modrou, ale to je podstatné pouze pro nás doma, abychom věděli, o které je řeč. Přesněji, o kterých. Máme dvě. Koupené v bazaru za pár korun před více než deseti lety a dost rozvrzané. Mimo jiné protože při cestě věky ztratily pár takových plochých kovových součástek, které je pomáhají držet pohromadě.

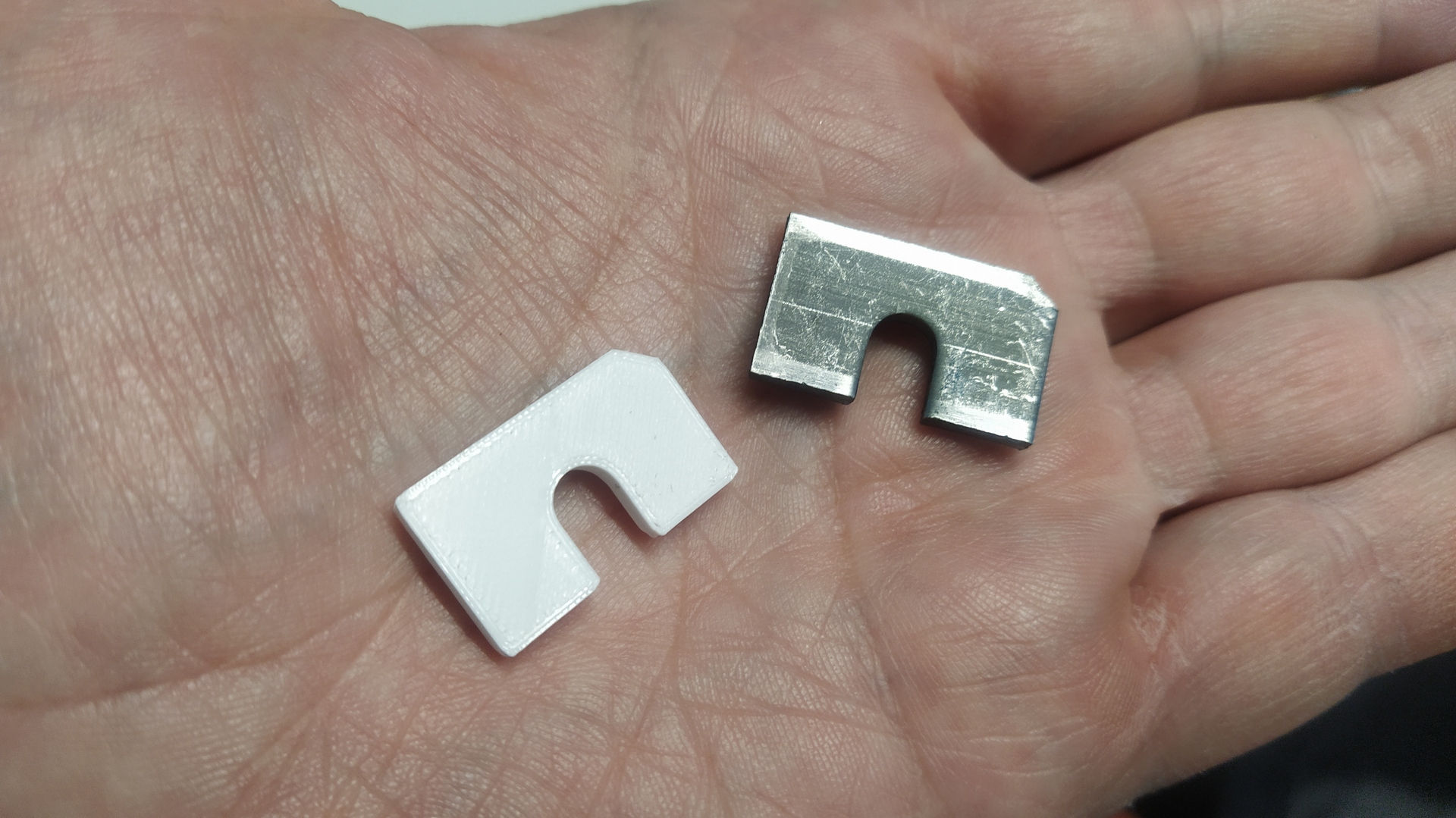

Kde bych vzal nové nevím, tak jsem se rozhodl vytisknout nové z PETG. Nebudou tak pevné jako kovové, ale lepší něco než nic. Celé to vypadá takhle - kovový díl vpravo je originál, bílý vlevo je plastový výtisk z 3D tiskárny.

Měření

Při vytváření náhradního dílu je zpravidla třeba začít měřením. V lepším případě dílu který máte (a je třeba vytvořit kopii), v horším pak jeho okolí a vymyslet díl, o kterém sice nevíte jak původně vypadal, ale potřebujete funkčně ekvivalentní náhradu.

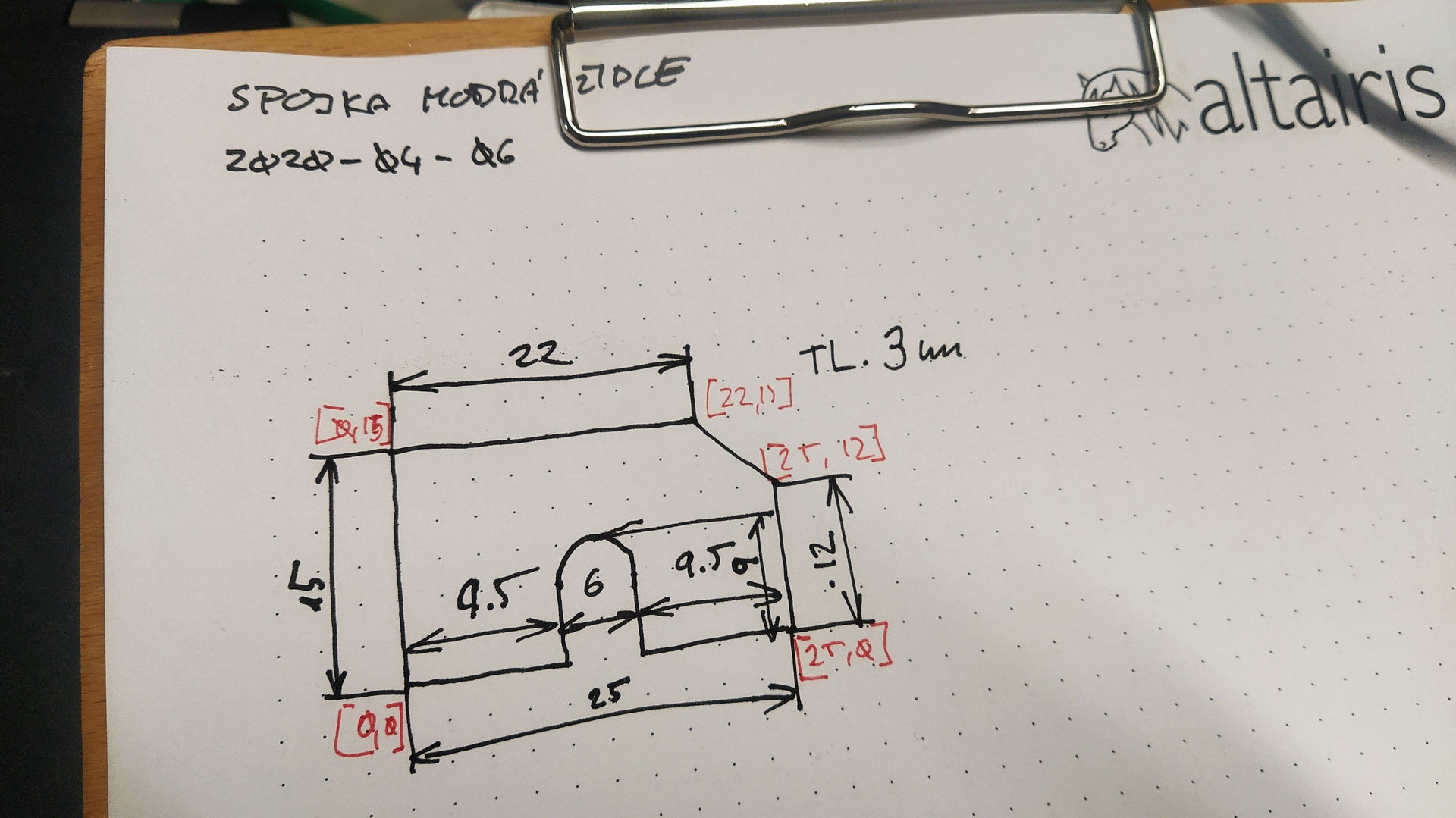

Mně po chvilce s posuvným měřítkem vyšel takovýhle nákres, který by mému učiteli technického kreslení z průmyslovky, panu Smrtovi, způsobil nejspíš smrt, ale pro náš účel je dobrý víc než dost.

Díl je triviální a dá se změřit docela dobře, bývá to horší.

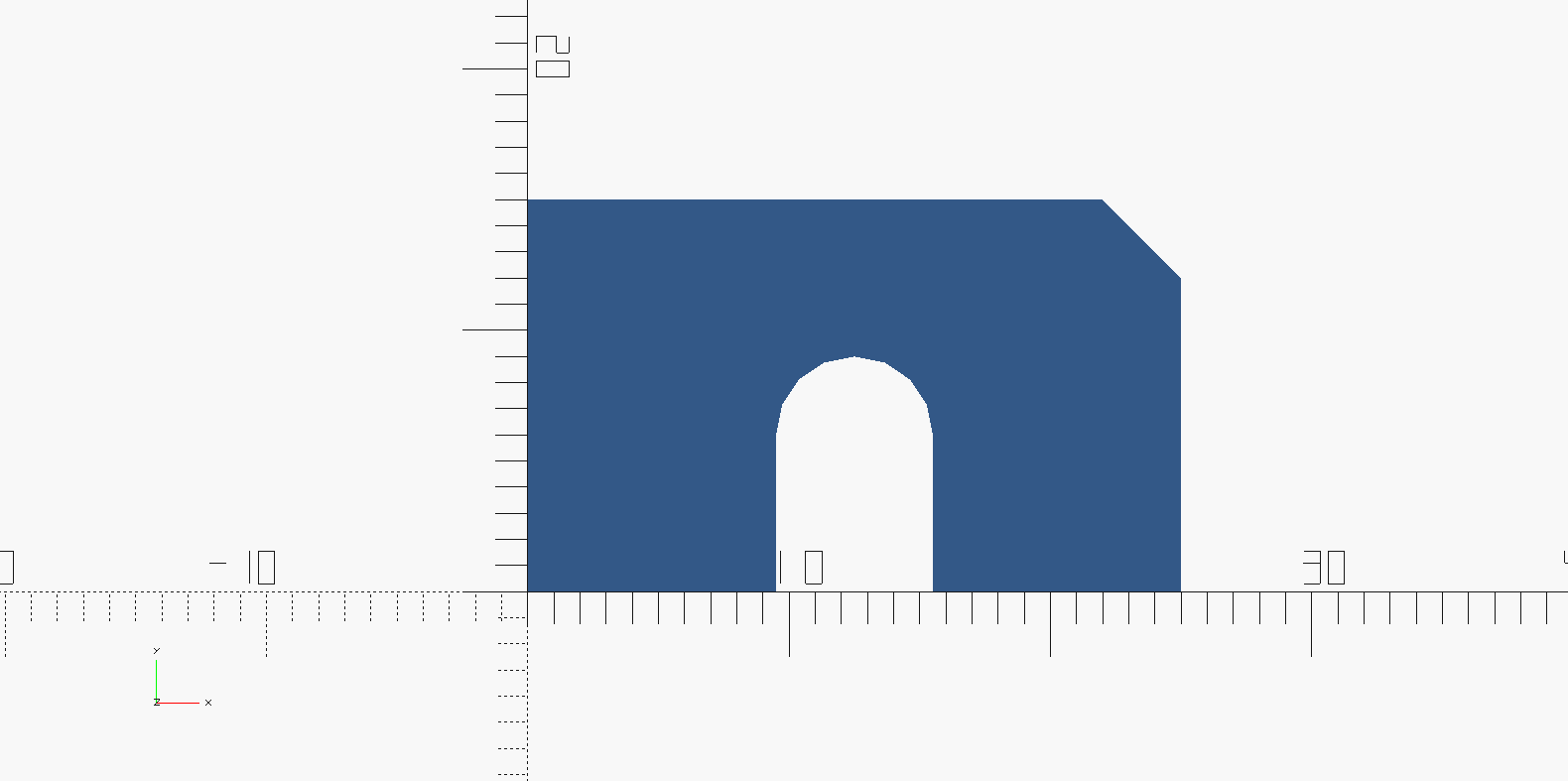

Pro návrh jsem se rozhodl použít jako základ funkci polygon. Základní tvar je obdélník se zkoseným rohem a zaznamenat si souřadnice jeho vrcholů (na nákresu jsou červeně) je velmi jednoduché.

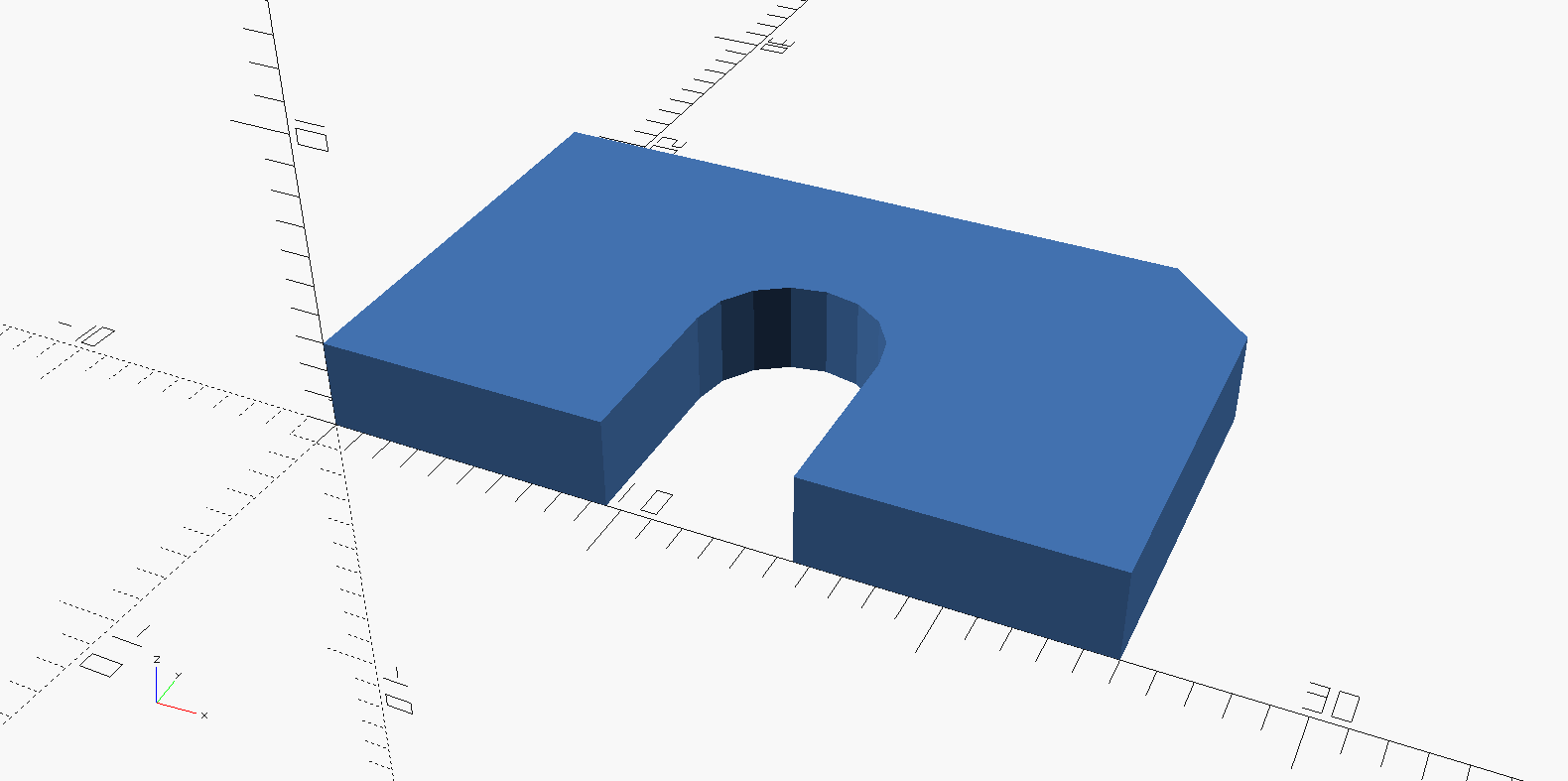

Odečíst od něj kombinaci (hull) kruhu a čtverce je triviální, stejně jako "vytáhnout" ho do požadované výšky 3 mm.

Kód v OpenSCADu vypadá takto:

base_points = [
    [ 0,  0],
    [25,  0],
    [25, 12],
    [22, 15],
    [ 0, 15]
];

linear_extrude(3) difference() {
    // Base shape
    polygon(points = base_points);

    // Cutout
    translate([25 / 2, 6]) hull() {
        circle(d = 6, $fn = 16);
        translate([-3, -20]) square([6, 2]);
    }
}

Žádná velká kouzla v něm nehledejte. Není dokonce ani parametrizovaný, všechno píšu natvrdo, protože u tohoto modelu parametrizace nedává smysl.

3D tisk

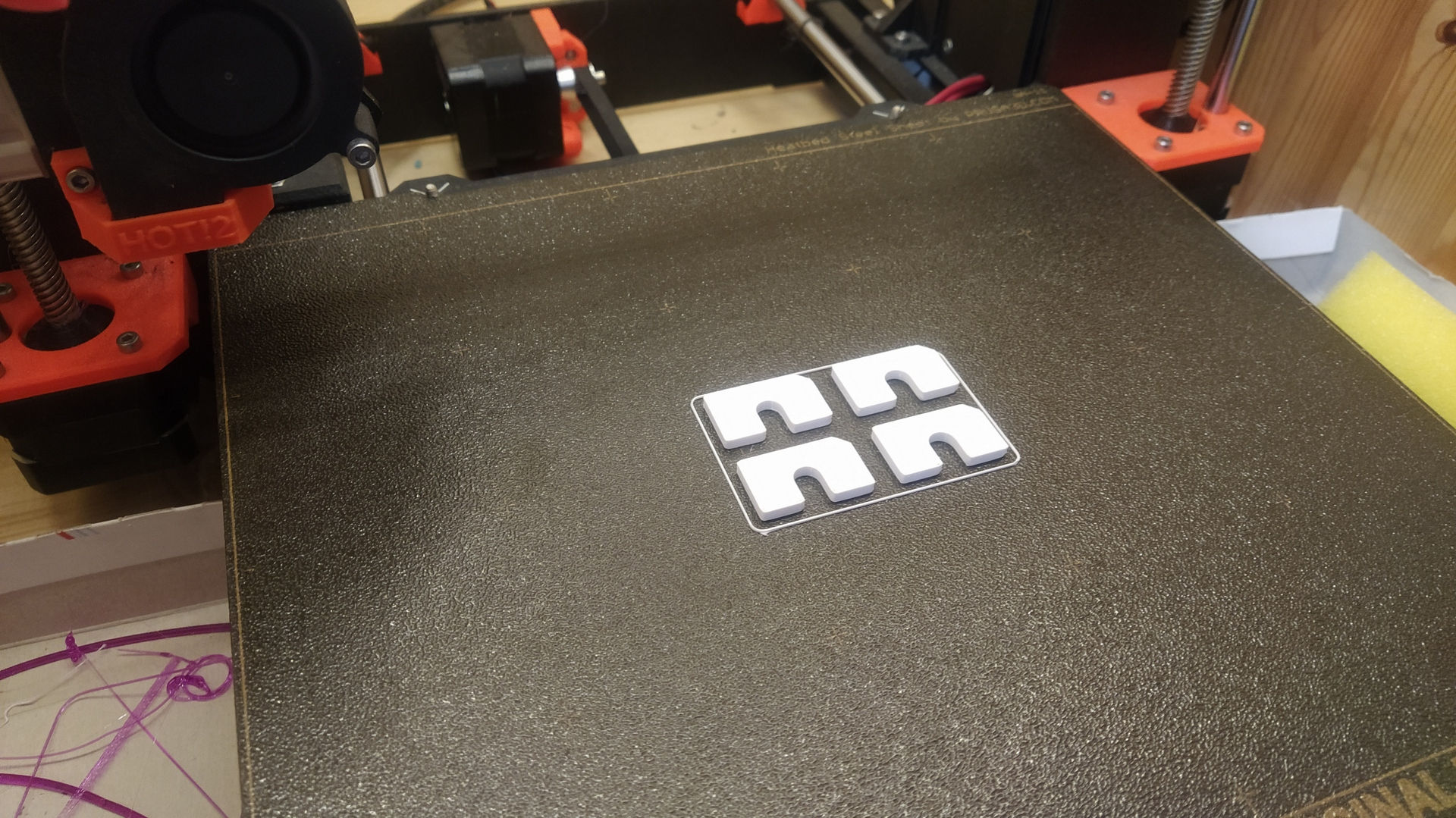

Ani tisk není tentokrát nijak komplikovaný. Pouze jsem jako materiál použil místo obvyklého PLA materiál PETG, protože je pevnější a houževnatější, což se může hodit, protože tento díl slouží v podstatě jako podložka, proti které se přitahuje šroub. A vytiskl jsem ho 4×, i když jsem potřeboval jenom dva kusy, protože u malých výtisků je dobré jich dělat víc najednou, aby se výtisk stihl chladit a nedeformoval se teplem.

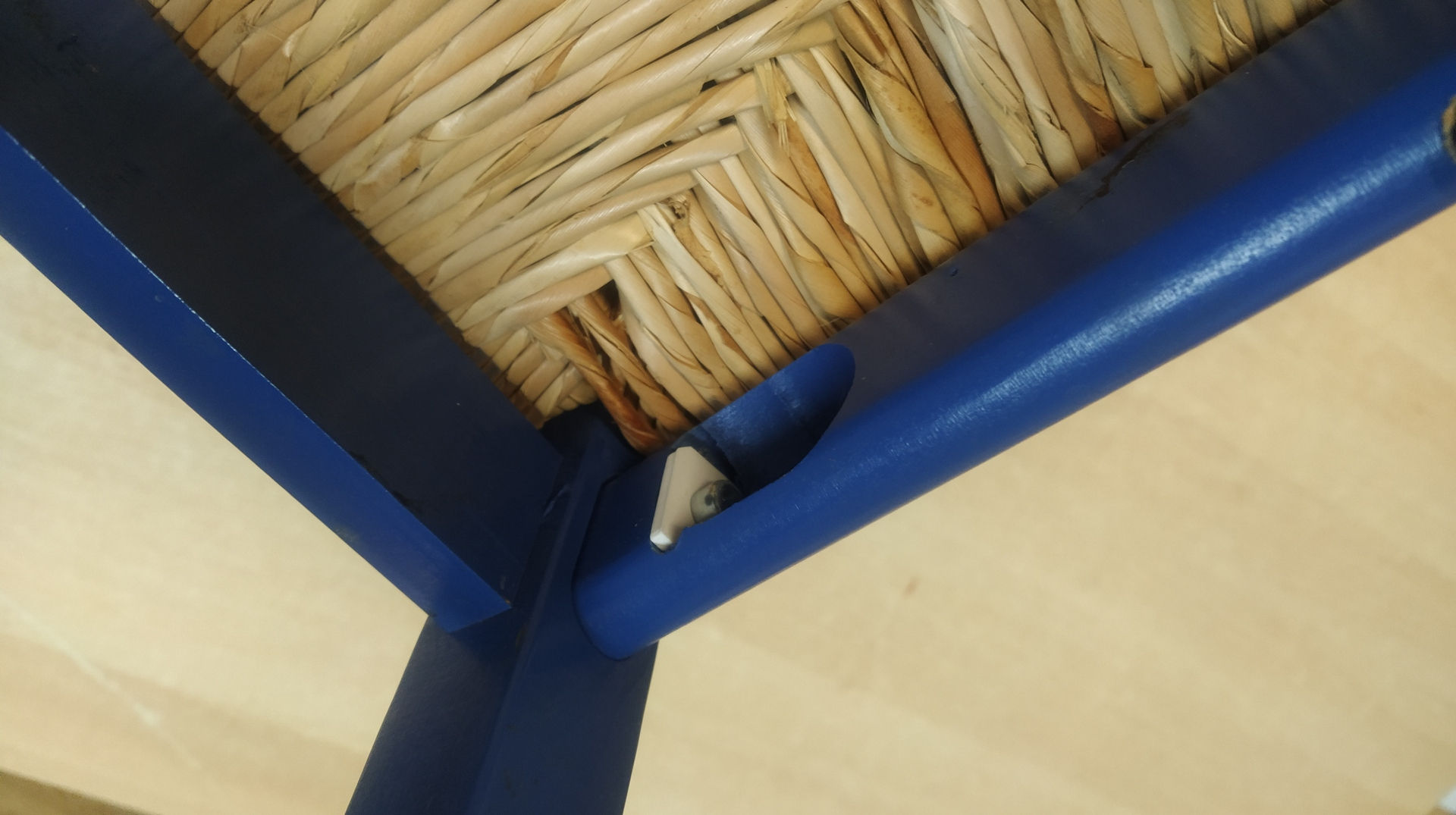

Pak stačilo díl jenom namontovat zespodu pod sedák a židle je... no, ne jako nová, ale rozhodně ještě nějakou dobu poslouží.
